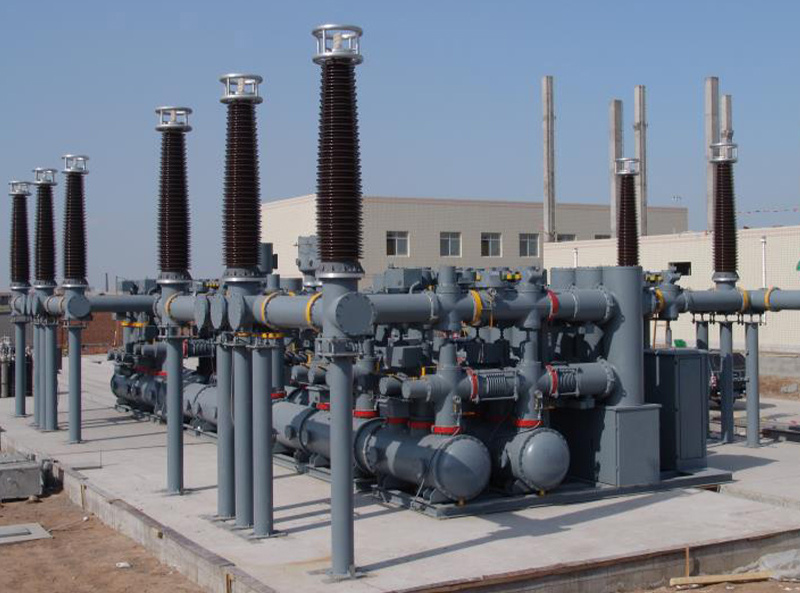

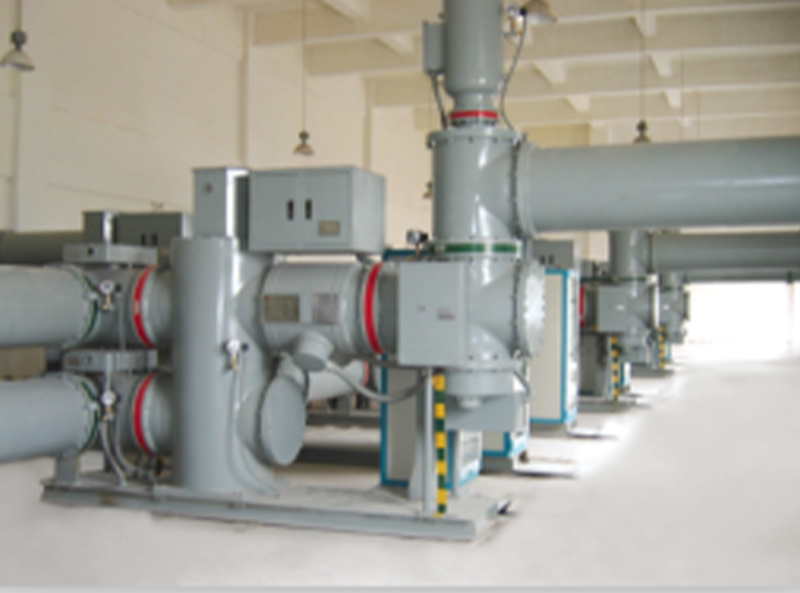

ZF-126氣體絕緣金屬封閉開關設備
氣體絕緣金屬封閉開關設備（Gas-Insulated Metal-Enclosed Switchgear，簡稱GIS)是将斷路器、隔離開關、接地開關、電流互感器、電壓互感器、避雷器、母線、進出線套管或電纜終端等元件組合封閉在接地的金屬殼體内，充以一定壓力的SF6氣體作爲絕緣介質所組成的成套開關設備。126GIS适用于三相交流50Hz、額定電壓爲72.5~126kV的電力系統，可用于開斷及關合線路負載電流及短路電流，進行電力線路的聯絡、切換、線路保護、控制、測量、系統調節以及線路和設備檢修時的安全隔離。
關鍵詞
ZF-126氣體絕緣金屬封閉開關設備
所屬分類
産品詳情
一、主要特點
氣體絕緣金屬封閉開關設備（Gas-Insulated Metal-Enclosed Switchgear，簡稱GIS)是将斷路器、隔離開關、接地開關、電流互感器、電壓互感器、避雷器、母線、進出線套管或電纜終端等元件組合封閉在接地的金屬殼體内，充以一定壓力的SF6氣體作爲絕緣介質所組成的成套開關設備。126GIS适用于三相交流50Hz、額定電壓爲72.5~126kV的電力系統，可用于開斷及關合線路負載電流及短路電流，進行電力線路的聯絡、切換、線路保護、控制、測量、系統調節以及線路和設備檢修時的安全隔離。
ZF-126氣體絕緣金屬封閉開關設備采用模塊化設計，三相滅弧室平行布置在斷路器罐體内部，母線側和線路側采用隔離接地三工位開關，極大的減少了元件和密封面的數量。産品設計的關鍵在于小型化的滅弧室和三工位隔離接地開關及其機構。整套開關設備采用三相共箱式結構，整體結構簡單緊湊，最小間隔寬度僅爲0.8m，處于國際先進水平、國内領先水平。
整套開關設備除出線套管和部分連接母線外，GIS可實現整間隔運輸，大大縮短現場安裝工作量和工期；模塊化設計，方便于實現各種變電站布置方式及後續擴建、改建。
本産品環境适應性強，無線電幹擾水平低，即适于在市區及居民區附近安裝，也适用于環境條件惡劣(如嚴重污穢、多水霧、冰雹地區等)地區以及高海拔和多地震地區。
二、額定參數
|
序号 |
名稱 |
單位 |
ZF－126 |
|
|
1 |
安裝場所 |
|
戶内/戶外 |
|
|
2 |
環境溫度 |
℃ |
-30～+40℃（特殊訂貨不限） |
|
|
3 |
海拔高度 |
m |
1000m（特殊訂貨不限） |
|
|
4 |
相對濕度 |
|
日平均≯95%，月平均≯90%(25℃) |
|
|
5 |
風速 |
|
≯35m/s(風壓不大于700Pa) |
|
|
6 |
日照強度 |
|
≤0.1W/cm²(0.5m/s風速) |
|
|
7 |
地震強度 |
|
水平加速度≤0.5g，垂直加速度≤0.25g |
|
|
8 |
額定電壓 |
kV |
126 |
|
|
9 |
額定頻率 |
Hz |
50 |
|
|
10 |
額定電流 |
A |
2000,2500,3150 |
|
|
11 |
額定短時耐受電流/時間 |
kA/s |
31.5/4，40/4 |
|
|
12 |
額定峰值耐受電流 |
A |
80,100 |
|
|
13 |
絕緣水平 |
額定短時工頻耐受電壓 （1分鍾） |
kV |
230（對地、相間） |
|
230+73（斷口） |
||||
|
零表壓耐受電壓（5分鍾） |
kV |
109 |
||
|
額定雷電沖擊耐受電壓 （峰值） |
kV |
550（對地、相間） |
||
|
550+103（斷口） |
||||
|
14 |
額定SF6氣體壓力/最低功能壓力（20℃） |
MPa |
斷路器氣室0.6/0.5 |
|
|
電壓互感器/避雷器氣室0.5/0.4 |
||||
|
其他氣室0.4/0.3 |
||||
|
15 |
SF6氣體水分含量（20℃） |
μL/L |
斷路器室≤150（交接時） |
|
|
其他氣室≤250（交接時） |
||||
|
16 |
局部放電量 |
pC |
≤5 |
|
|
17 |
SF6氣體年漏氣率 |
%/年 |
≤0.3 |
|
|
18 |
無線電幹擾水平 |
μV |
≤500 |
|
|
19 |
爬電比距 |
mm/kV |
25（Ⅲ級污穢等級）31（Ⅳ級） |
|
|
20 |
間隔寬度 |
m |
0.8 |
|
