ZCW10-40.5H組合電器
ZCW10-40.5G/T1600-31.5敞開式組合電器是采用空氣作爲外絕緣SF6氣體作爲滅弧介質的成套組合電器，爲山東泰開集團2003年自主研發成功的産品。适用于三相交流的40.5kV輸配電系統的控制與保護，亦可用于聯絡斷路器及開合電容器組的場合。适合于用地緊張的城市變電站、企業變電站、山區變電站。
關鍵詞
ZCW10-40.5G敞開式組合電器
所屬分類
産品詳情
産品簡介
ZCW10-40.5G/T1600-31.5敞開式組合電器是采用空氣作爲外絕緣SF6氣體作爲滅弧介質的成套組合電器，爲山東泰開集團2003年自主研發成功的産品。适用于三相交流的40.5kV輸配電系統的控制與保護，亦可用于聯絡斷路器及開合電容器組的場合。适合于用地緊張的城市變電站、企業變電站、山區變電站。
一、主要特點
1.功能單元預制成标準間隔，現場即插即用
2.布置靈活，運輸拆裝方便，易于擴展
3.結構緊湊，占地面積小，工程整體造價低
4.自支撐母線整齊劃一，安裝便捷
5.可靠性高，基本不維護，可實現無人值守
二、額定參數
|
額定電壓 |
kV |
40.5 |
|
額定頻率 |
Hz |
50 |
|
額定電流 |
A |
1600，2000,2500 |
|
額定短時耐受電流 |
kA |
31.5（4S） |
|
額定峰值耐受電流 |
kA |
80 |
|
額定短路持續時間 |
S |
4 |
|
額定絕緣水平 |
雷電沖擊耐壓 |
185/215（斷口） |
|
工頻耐壓（1分鍾） |
95/118（斷口） |
|
|
控制回路和輔助回路電壓 |
V |
DC110 ,220 或 AC 220 |
|
局部放電量 |
pC |
20 |
|
外型尺寸 |
m |
2.4×1.7(普通進線間隔) |
三、典型方案

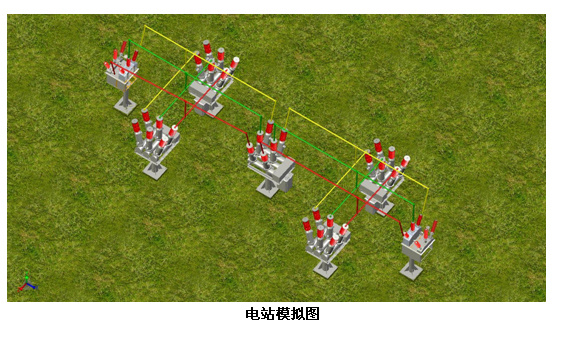

四．電站模拟圖
